大型地网接地电阻测试仪

浏览次数:

   详细介绍

1-品质保证800-8881-1

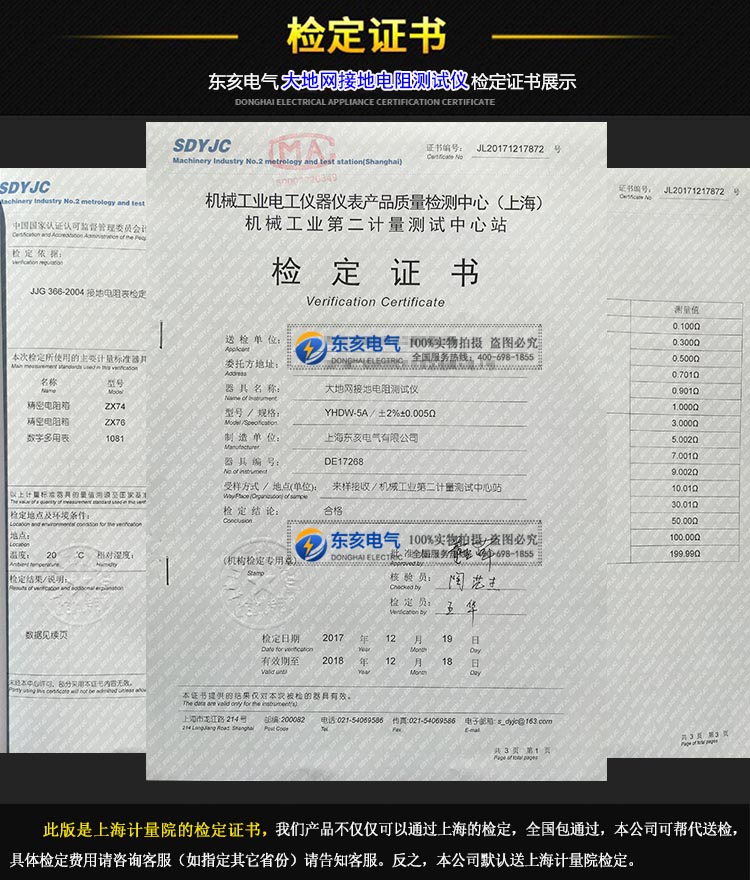

仪器根据《JJG984-2004接地导通检定规程电阻测试仪》
《DL/T475-2006接地装置特性参数测量导则》
《DL/T845.2-2004电阻测量装置通用技术条件第二部分:工频接地电阻测试仪》生产制造
YHDW-5A型大型接地电阻测试仪,是可测变电站地网(4Ω)、水火电厂、微波站(10Ω)、避雷针(10Ω)多用机型,采用了新型变频交流电源,并采用了微机处理控制和信号处理等措施,很好的解决了测试过程中的抗干扰问题,简化了试验操作过程,提高了测试结果的精度和准确性,大大降低了试验人员的劳动强度和试验成本。
本仪器适用于测试各类接地装置的工频接地阻抗、接地电阻、辅助机等工频特性参数以及土壤电阻率。本仪器采用变频抗干扰技术,能在强干扰环境下准确测得工频50Hz下的数据。
1-2

1、测量接地装置接地阻抗或电阻
2、测量接地装置之间的导通阻抗或电阻
3、测量土壤电阻率
技术突破
1、大型液晶显示更清晰,操作非常方便,
2、存储采用键盘汉字输入,方便查询
3、用外电源模式可以扩展到大电流测量
性能特点
1、采用自动双边拼先进变频技术,用45Hz 和55Hz 两种频率进行测量,同时还有多组变频供选择使用。
2、抗干扰能力强。采用自动变频法测量,配合现代软硬件滤波技术,使得仪器具有很高的抗干扰性能,测试数据稳定可靠。
3、精度高。基本误差仅0.005Ω,可用来测量接地阻抗很小的大型地网。
1-3

1、阻抗测量范围:0Ω~200Ω
2、分辨率:0.001Ω
3、测量误差:±(读数×2%+0.005Ω)
4、抗工频50Hz 电压干扰能力:10V
5、测试电流波形:正弦波
6、测试电流频率:自动45Hz/55Hz 双频,多组变频供选择使用
7、最大输出电流:5A
8、最大输出电压:400V
9、测量线要求: 电流线铜芯截面积≥2.0mm2
                电压线铜芯截面积≥1.5mm2
10、供电电源:AC220V±10%,50Hz
11、外形尺寸:440×350×210
12、仪器重量:10kg
