接地电阻测试仪

浏览次数:

   详细介绍

1-品质保证800-8881-1

YH2571接地电阻测试仪由机内DC/AC变换器将直流变为交流的低频恒流,经过辅助接地极C和被测物E组成回路,被测物上产生交流压降,经辅助接地极P送入交流放大器放大,再经过检测送入表头显示。借助倍率开关可得到三个不同的量限:0 ~ 2Ω、0~20Ω、0~200Ω。
使用范围

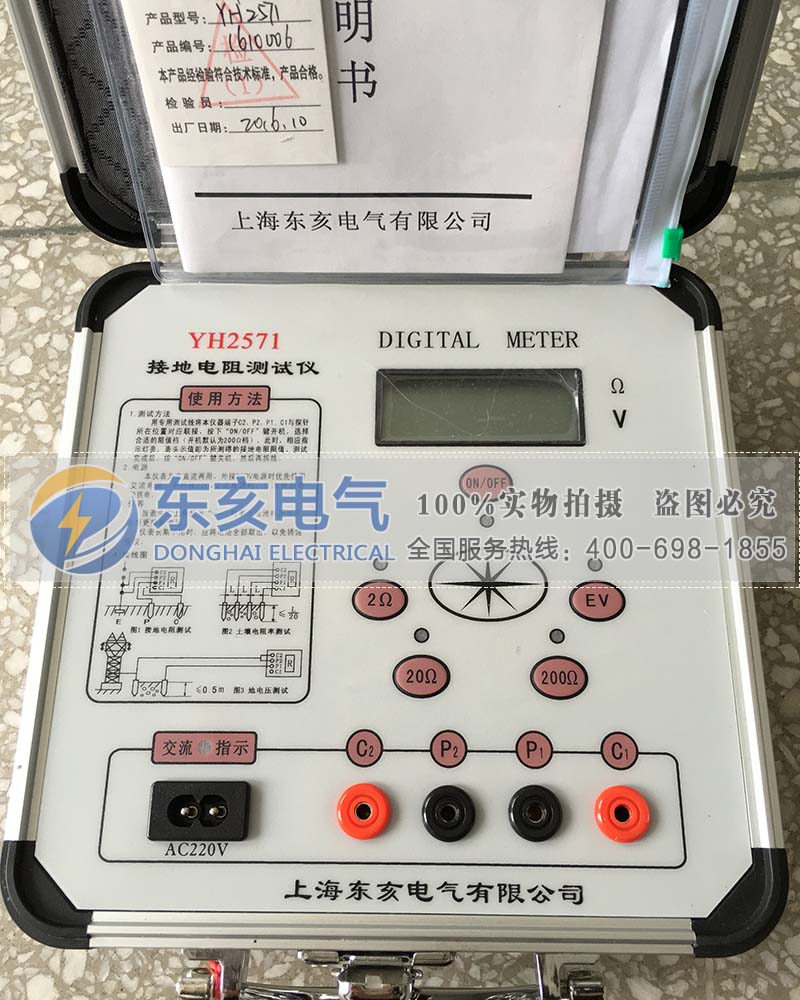

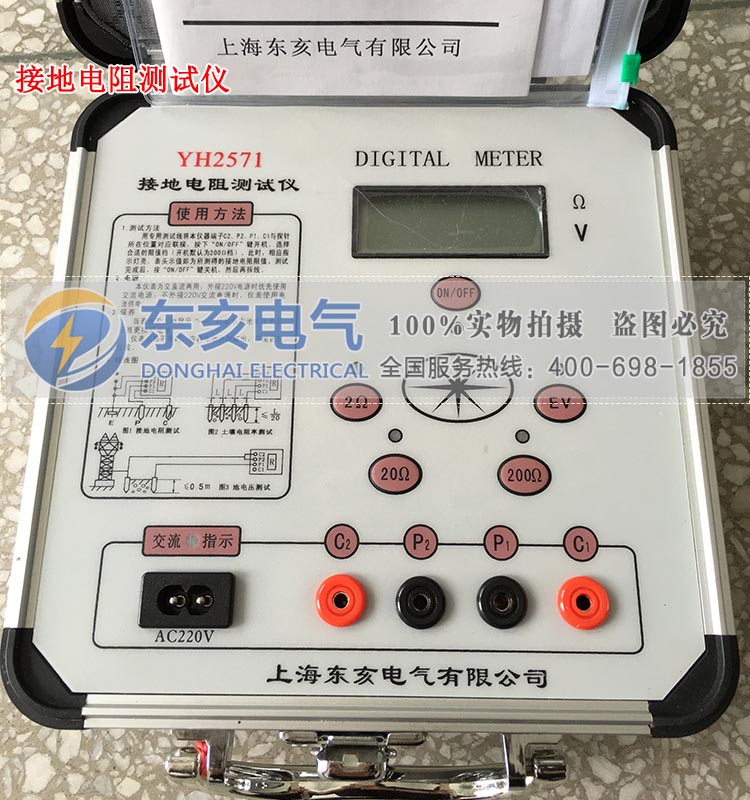

YH2571接地电阻测试仪
适用于电力、邮电、铁路、石油、化工、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体阻值,本仪表还可测量土壤电阻率及地电压。
1-2

1、除测试接地电阻外,还可测试低压电阻值,土壤电阻率以及交流地电压。
2、采用锁相环同步跟踪检波方式,及开关电容滤波器,使抗干扰能力极强。
3、摒弃了传统的人工手摇发电方式,不须人力作功。
4、不需人工调节平衡,一目了然的面板触膜键操作,LCD数字显示使得测量十分方便和讯速,消除了指针式仪表的视觉误差。
5、允许的辅助接地电阻阻值很大,更好的保证了测量精度,分辨率高。
6、应用了DC/AC变换技术,集三端钮,四端钮测量方式为一体,使用电源可以交、直流两用。
1-3

技术指标
1、使用条件
   环境温度:0℃~+45℃
   相对湿度:≤85%RH
2、测量范围及恒流值(有效值)
   电阻:0~2Ω(10mA),2~20Ω(10mA),20~200Ω(1mA)
   电压:AC  0~20V
3、测量精度及分辨率
   精度:0~0.2Ω≤±3%±1d
         0.2Ω~200Ω≤±1.5%±1d
         1~20V≤±3%±1d
分辨率:0.001Ω、0.01Ω、0.1Ω、0.01V
4、辅助接地电阻及地电压引起的测量误差

   允许辅助接地电阻RC(C1与C2之间)
     0~2Ω,2~20Ω  ≤1KΩ
     20~200Ω       ≤2KΩ
     RP(P1与P2之间)<40KΩ  误差≤±5%
   允许地电压(工频有效值)≤5V 误差≤±5%
5、电源及功耗
   最大功率损耗≤2W
   直流:8×1.5V(AA,R6)电池
   交流:220V/50Hz
6.体积与重量
   体积:220mm×200mm×105mm
   重量:≤1.4kg
